PODSTAWOWE NAZEWNICTWO

NAZWY SYSTEMÓW:

zelektronizowany — w którym do struktury łącznicy nieelektronicznej wprowadzono pewną liczbę elementów elektronicznych, głównie w urządzeniach sterujących;

quasielektroniczny (nibyelektroniczny) — w którym sieć SDR jest zbudowana z zestyków metalicznych, np. przekaźników kontaktronowych lub wybieraków krzyżowych, a sieci SUP i SUS są zbudowane z układów elektronicznych z zastosowaniem zasad i technik komputerowych;

elektroniczny (całkowicie) — w którym sieci SDR, SUP i SUS są zbudowane tylko z układów elektronicznych.

NAZWY POJĘĆ:

podział przestrzenny (ang. space division) — zasada, według której każde połączenie jest zestawiane z odrębnych zespołów połączeniowych wiązanych ze sobą odrębnymi, fizycznymi obwodami elektrycznymi, a więc każde zestawiane połączenie zajmuje inne miejsce w przestrzeni łącznicy;

udział czasowy (ang. time sharing) — zasada, według której określona część wyposażenia łącznicy jest oddawana, na pewien odcinek czasu trwania zestawiania połączenia lub na cały czas trwania danego połączenia, danemu połączeniu, po czym zwalniana i oddawana innemu zestawianemu połączeniu — jest więc udzielana czasowo danemu połączeniu;

podział czasowy (ang. time division) — zasada, według której pewien, o określonej długości, odcinek czasu jest cyklicznie przyporządkowywany realizacji zadanej funkcji, co jest rozwiązywane w ten sposób, że okres repetycji, zależnie od przeznaczenia (np. do przenoszenia sygnałów akustycznych częstotliwość cyklu musi być co najmniej równa dwukrotnej największej częstotliwości

przenoszonego pasma, co dla pasma telefonicznego wynosi 8 kHz, a więc okres cyklu wynosi 125 ms) dzieli się na skończoną liczbę takich samych odcinków; każdy taki odcinek zajmuje inne położenie, inne miejsce w okresie cyklu.

ramka (ang. frame) — okres repetycji cyklu powtarzania w podziale czasowym stosowanym w cyfrowych systemach teletransmisyjnych;

wieloramka (ang. multiframe) — w podziale czasowym stosowanym w cyfrowych systemach teletransmisyjnych, odcinek czasu zawierający ściśle określoną liczbę ramek i stąd jej okres repetycji jest wielokrotnością okresu repetycji ramki — wykorzystywana w tych systemach do celów sygnalizacji i synchronizacji;

szczelina czasowa (ang. time slot) — w podziale czasowym odcinek czasu wynikający z podziału ramki na określoną liczbę takich samych części;

szczelina kanałowa — kanał czasowy (ang. time channel) — szczelina czasowa pełniąca funkcję kanału w telefonii wielokrotnej;

szczelina bitowa (ang. bit time slot) — szczelina czasowa przeznaczona do umieszczania w niej jednego bitu informacji;

modulacja impulsowa (ang. pulse modulation) prosta — modulacja, pod wpływem której sygnał staje się ciągiem impulsów. Sygnał modulujący oddziałuje na jeden z parametrów ciągu impulsów, np. amplitudę, fazę itp., w związku z tym wyróżnia się:

modulację amplitudy impulsów PAM (ang. Pulse Amplitude Modulation) — sygnał modulujący oddziałuje na chwilową wartość amplitudy impulsu; modulację szerokości impulsu PWM (ang. Pulse Width Modulation) — sygnał modulujący oddziałuje na szerokość impulsu; rozróżnia się trzy podrodzaje:

1) modulacja czoła impulsu — sygnał modulujący oddziałuje na położenie przedniego zbocza impulsu, przy stałym położeniu osi impulsu i jego tylnego zbocza;

2) modulacja tylnego zbocza impulsu — sygnał modulujący oddziałuje na położenie tylnego zbocza impulsu, przy stałym położeniu osi i czoła impulsu;

3) modulacja obu zboczy impulsu — sygnał modulujący oddziałuje na położenie obu zboczy, przy zachowaniu stałego położenia osi impulsu;

modulacja fazy impulsu PPM (ang. Pulse Phase Modulation) — sygnał modulujący oddziałuje na fazę impulsu, tj. na jego położenie w czasie;

modulacja częstotliwości impulsu PFM (ang. Pulse Frequency Modulation) — sygnał modulujący oddziałuje na częstotliwość powtarzania impulsu;

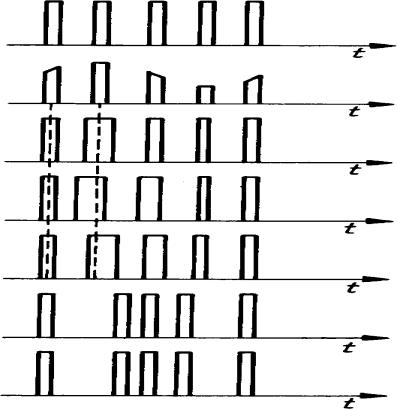

(rodzaje prostych modulacji impulsowych przedstawiono na rys. 3.1. Efekty modulacji PPM i PFM są w zasadzie takie same, lecz różnią się rozwiązaniami urządzeń modulacji i demodulacji);

dyskretyzacja — zamiana sygnałów analogowych na sygnały impulsowe;

próbka — fragment sygnału modulującego wydzielany podczas modulacji impulsowej prostej lub fragment sygnału określającego stan elementu;

próbkowanie — pobieranie próbek;

pamięć chwilowa — pamięć przeznaczona do chwilowego przechowywania informacji i odznaczająca się łatwością dokonywania zmian zawartości informacyjnej;

pamięć programu — pamięć stała typu ROM z łatwiejszym sposobem dokonywania zmian jej zawartości informacyjnej, przeznaczona do przechowywania programu działania urządzenia, np. łącznicy lub jej fragmentu;

modulacja impulsowa złożona — sygnał po modulacji impulsowej prostej podlega dalszemu przetworzeniu; najbardziej rozpowszechnione są obecnie:

modulacja impulsowo-kodowa PCM (ang. Pulse Code Modulation) — sygnał po modulacji PAM (najczęściej) jest zamieniany na numer standardowej amplitudy, której wartość jest najbliższa chwilowej wartości amplitudy sygnału PAM; liczba standardowych wartości amplitud wynosi 256, a ich numery są przedstawiane w zapisie binarnym, co w realizacji elektrycznej wyraża się ciągiem 8 bitów (8 miejsc, w których albo występuje impuls, albo impuls nie występuje);

modulacja delta (różnicowa) PDM (ang. Pulse Delta Modulation) — sygnał po modulacji PAM (najczęściej), a właściwie jego amplituda bieżąca jest porównywana z jego amplitudą o ramkę wcześniejszą i jeśli jest ona większa, to jest wysyłany impuls dodatni, a jeśli jest mniejsza, to impuls ujemny;

sygnał dyskretny sygnał impulsowy

Proste modulacje impulsowe PAM — modulacja amplitudy impulsów,

PWM — modulacja szerokości impulsów,

PPM — modulacja fazy impulsów,

PFM — modulacja częstotliwości impulsów

pamięć danych — pamięć typu RWM lub RAM przeznaczona np. do przechowywania informacji o sieci otaczającej łącznicę, takich jak: kategorie abonentów, kategoria łączy międzycentralowych, dane taryfikacyjne, rodzaje sygnalizacji, dane o strukturze łącznicy;

pamięć połączenia — pamięć typu RWM lub RAM przeznaczona do przechowywania informacji związanych z zestawianymi połączeniami, takich jak: numer AbA, numer AbB, droga w polu komutacyjnym itp.;

rejestr — pamięć chwilowa lub urządzenie spełniające funkcje pamięci połączenia lub też urządzenie komutacyjne biorące udział w sterowaniu zestawianymi połączeniami;

magistrala (ang. bus) — zespoły obwodów elektrycznych łączących ze sobą urządzenia wyposażenia łącznicy, zwłaszcza w sieci SUS i SUP;

zegar (ang. clock) — generator wytwarzający ciągi impulsów o żądanych parametrach;

praca asynchroniczna — przetwarzanie informacji, której sygnały, charakteryzujące się przypadkowymi odstępami czasu między kolejnymi przesyłanymi znakami, są jedynie doprowadzane do wejść sieci logicznej;

praca synchroniczna — przetwarzanie informacji, której sygnały są doprowadzane do wejść sieci logicznej wraz z odpowiednim sygnałem zegarowym, pełniącym tu funkcję synchronizującą.
