1.Wiadomości ogólne
ALCATEL 1000 E10 jest nazwą centrali opracowanej i wdrożonej do produkcji oraz sprzedaży na rynek francuski i światowy w roku 1990 przez firmę francuską CIT wchodzącej w skład koncernu ALCATEL. Zakład wdrożeniowy ALCATEL CIT jest zlokalizowany w mieście Lannion leżącym na północnym zachodzie Francji. W pobliżu zakładu znajduje się fabryczny ośrodek szkoleniowy działający jako niezależna jednostka administracyjna pod nazwą Institut de Formation ALCATEL CIT. Od początku istnienia zakładu w niedalekiej odległości znajduje się siedziba "CNET” tzn. francuski odpowiednik polskiego instytutu łączności. Takie skupienie formacji związanych z telekomunikacją dało owoce w postaci wyrobów jak: pierwsza centrala elektroniczna PLATON, następnie E10A, E10 - OCB 181, E10 ‑ OCB 283, system komutacji pakietów TRANSPAC (zakupiony w R.P. nazywa się POLPAK) oraz systemu interaktywnych usług teleinformatycznych MINITEL współpracującego w sieci poprzez TRANSPAC. Typ centrali E10 - OCB 283 (nazwa pochodzi od stosowanego procesora MOTOROLA 8300) w wyniku ujednolicenia nazw central produkcji firm ALCATEL’a został nazwany ALCATEL 1000 E10. W chwili obecnej zakład ten posiada swoje filie pracujące na rzecz produkowanych wyrobów jak np. w miastach Ohrm – centrale i inne urządzenia komutacyjne oraz Nants – oprogramowania. Centrala nazywana dalej E10B (dla uproszczenia i uściślenia w stosunku do pracujących E10A) w wyniku nieprzerwanych prac konstruktorów i postępu technologicznego została od tego czasu zmodernizowana technologicznie co dało produkt w postaci wyrobów drugiej i trzeciej generacji urządzeń. Efektem tego jest np. dwu i czterokrotne zagęszczenie wyposażeń w jednym stojaku oraz zmiana typu dołączenia grup cyfrowych do centrali o czym będzie mowa w dalszej części opisu. Dalsza ewolucja systemu dała wyrób w postaci centrali ATM. Pierwsza na terenie R.P. centrala E10 ‑ OCB 283 została zainstalowana w Poznaniu w roku 1991, w przeciągu 2,5 miesiąca i włączona do eksploatacji próbnej jeszcze przed targami międzynarodowymi. Już w tej instalacji były dostępne wyposażenia i osprzęt ISDN.
SMX - pola połączeniowe RCX
SMC - stacje procesorowe z funkcjami:
§ MQ – cechowników
§ TR – przeliczników
§ TX – taryfikatorów
§ MR – multirejestrów
§ GX – pamięci połączeń pola RCX
SMA - stacje procesorowe sygnalizacji SS7 oraz generatorów i odbiorników częstotliwości
SMT - stacje styków liniowych 2 Mb/s (PCM)
SMH - stacje styków liniowych większych krotności niż 2 Mb/s (np. 34 Mb/s)
SMM - stacja nadzoru i zarządzania oraz archiwizacji danych bilingowych
CSN (L i D) - koncentratory abonenckie

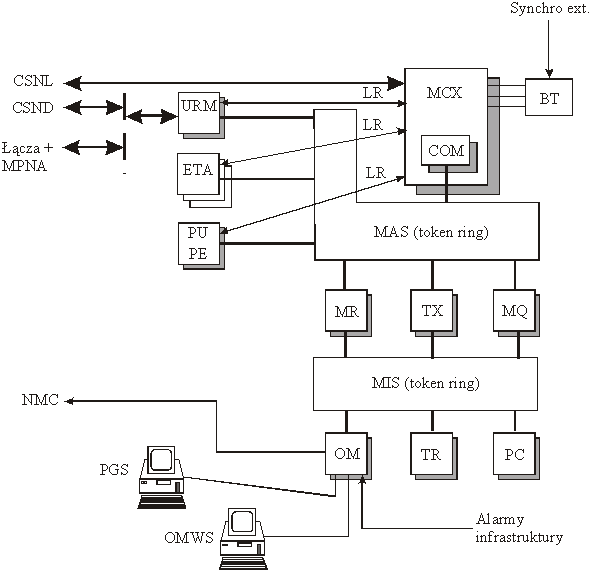

Układ funkcjonalny systemu OCB283
Legenda:
BT - baza czasu
MCX - pole połączeniowe (tutaj jako matryca)
COM - zespół dostępowy do TX, PC itd.
URM - zespoły jednostek pola, interfejsy 2 Mb/s
ETA - zespoły urządzeń pomocniczych (generatorów i odbiorników np. R2)
PU/PE - procesory sygnalizacji SS7
MAS - pierścienie linii łączących stacje terminalowe
MIS - pierścienie linii łączących stacje centralne
MR - funkcja multirejestru
TX - funkcja taryfikatora
MQ - funkcja cechownika
TR - funkcja przelicznika
PC - procesor wspólny do nadzoru sygnalizacji SS7
OM - interfejs człowiek – maszyna
NMC - centrum zarządzania i nadzoru
PGS - stacja lokalna nadzoru
OMWS -stacja robocza obsługi
CSNL - koncentrator lokalny
CSND - koncentrator odległy
MPNA - maszyna cyfrowa zapowiedzi słownych
Zamieszczony wyżej rysunek przedstawia podstawowy układ komutacyjny. Zaznaczone symbole odzwierciedlają funkcje pełnione przez stacje SM. Każda stacja z przydzieloną przez system funkcją może być zastąpiona przez stację rezerwową gotową do pracy lecz nie posiadającą jeszcze przydzielonej funkcji. ETA pracują w układzie większościowym, tzn., że gdy zostaje uszkodzona stacja z odbiornikami RF ubywa tyle odbiorników z pracy ile jest skonfigurowanej na danej stacji. Takie rozwiązanie daje gwarancję ciągłości eksploatacyjnej bez uszczerbku dla abonenta. W przypadku jakichkolwiek anomalii w jednej z funkcji centrali system ochronny sygnalizuje automatycznie o takim fakcie obsługę na stacjach PGS, OMWS i w centrum utrzymania NMC. W ewentualnością wymiany uszkodzonego pakietu. Przeprowadzenie testu może być wykonane z pozycji dowolnego terminala utrzymaniowego.
