Ogólna charakterystyka centrali E-10

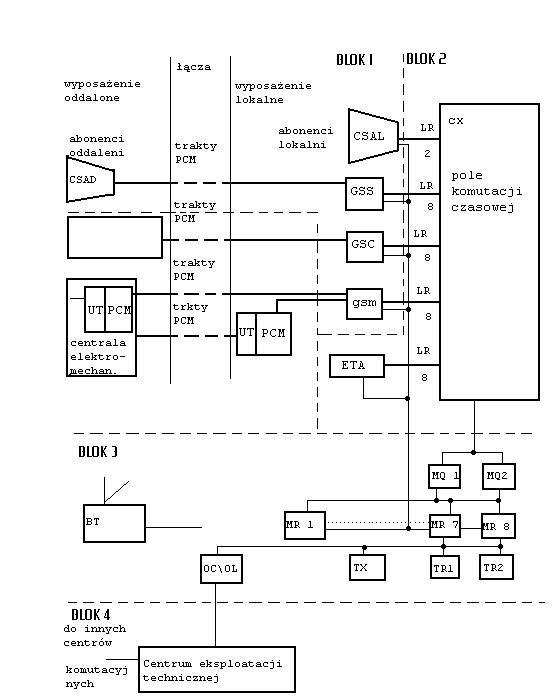

W systemie komutacji elektronicznej E-10 można wyróżnić 4 podstawowe bloki przedstawione na rysunku poniżej.

blok 1 - To zespół przyłączeniowych łączy abonenckich i łączy międzycentralowych. Blok

ten jest zespołem pośredniczącym pomiędzy centralą a łączami abonenckimi i łączami międzycentralowymi. Dzieli się on na dwie grupy zespołów, z których jedna dokonuje komutacji. zespoły pierwszej z grup są stopniami abonenckimi z wbudowanymi koncentratorami, do których przyłączone są łącza:

- abonenckie od aparatów wrzutowych

- centralkowe(łączące wyodrębniona centralę abonencką z centralą sieci publicznej

Zespoły drugiej grupy są zbiorami przyłączy dla łączy międzycentralowych i łączy od

koncentratorów wyniesionych. Do tej grupy należą zespoły synchronizacji:

- koncentratorów oddalonych (GSS)

- łączy pomiędzy centralami elektromechanicznymi a centrala E-10 (GSM)

- łączy pomiędzy centralami E-10 (GSC)

Wszystkie zespoły tego bloku pracują na zasadzie sterowania programowanego , a ich urządzeniami sterującymi są identyczne procesory (ELS).Podstawowe funkcje realizowane

przez blok to:

- koncentracja ruchu

- zmiana sygnałów analogowych na cyfrowe i odwrotnie

- synchronizacja

Tutaj również dokonuje się nadzoru łączy abonenckich i międzycentralowych podczas

spoczynku i pracy (rozmowy).

blok 2 - Blok rozdzielczy CX (pole komutacyjne czasowe).Zadaniem tego bloku jest rozdział ruchu między poszczególne kierunki, wyznaczone wiązkami łączy do koncentratorów i innych central, z którymi centrala E-10 jest połączona. pole komutacyjne , stanowiące podstawowe

wyposażenie tego bloku, dokonuje komutacji kanałów PCM, zwane w skrócie polem komutacyjnym czasowym. Z polem komutacyjnym czasowym współpracuje zespół generatorów sygnałów tonowych oraz nadajników i odbiorników sygnałów wieloczęstotliwościowych(ETA).

blok 3 - Blok zespołów sterujących .Do bloku tego zalicza się:

a)MULTIREJESTRY MR - zespoły decyzyjne centrali; na podstawie otrzymanych informacji

(sygnalizacji liniowej i rejestrowej) multirejestry za pomocą zmagazynowanego w pamięci

programu sterują zestawianiem i rozłączaniem połączeń.

b)PRZELICZNIKI TR - przekazujące multirejestrom wszystkie dane potrzebne im do pracy;

na zapytanie multirejestru przelicznik przekazuje dane dotyczące abonentów, oraz łączy sieci zgodnie z aktualną zawartością jego pamięci.

c) CECHOWNIKI MQ - pośredniczą w wymianie informacji pomiędzy multirejestrami a blokami zespołów przyłączeniowych, blokiem rozdzielczym i zespołem kontrolnym.

d) TARYFIKATOR TX - wyznacza opłaty za zrealizowane przez centralę połączenia.

e) ZESPÓŁ KONTROLNY OC - jest urządzeniem pośredniczącym miedzy urządzeniami centrali a centrum eksploatacji technicznej CTI.

f) ZEGARY(podstawa czasu)BT - wyznaczające rytm pracy centrali.

Wszystkie wymienione zespoły z wyjątkiem ostatniego pracują na zasadzie sterowania programowanego. każdy z nich zawiera specjalizowany procesor.

blok 4 - blok eksploatacji-centrum eksploatacji technicznej (CTI) realizuje następujące zadania:

- sterowanie układem central E-10

- zapewnienie niezawodności działania układu centrali E-10

- świadczenie abonentom niektórych usług

- gromadzenie danych do rozliczeń z abonentami

Centrum eksploatacyjne jest wyposażone w minikomputer ze specjalnym zestawem programów.

Z opisanych wyżej bloków można tworzyć różne typy central. różnice pomiędzy nimi występują tylko na poziomie programów, ponieważ składają się one z tych samych zespołów funkcjonalnych. ze sprzętu systemu E-10 można budować:

a)centrale miejskie

b)centrale tranzytowe

c)centrale międzymiastowe

d)centrale abonenckie

Dodatkowo centrala E-10 pozwala na dokonanie bardzo szerokiej klasyfikacji abonentów m.in. na:

-abonentów wyposażonych w tarczę numerową lub klawiaturę

-abonentów obserwowanych

-abonentów uprzywilejowanych

-czy np. abonentów czasowo wyłączonych

Każdy abonent może mieć kilka klas abonamentu. nadawanie i odbieranie uprawnień odbywa się za pośrednictwem dalekopisu w CTI.
